La Barcaccia

   Il palischermo più grande di un vascello era chiamato Barca o Barcaccia. Esso era adibito oltre che al servizio per la manovra delle ancore anche per il trasporto di carichi pesanti quali potevano essere l'appovvigionamento dell'acqua, delle munizioni, del vettovagliamento in genere o dei soldati. La barcaccia del vascello Le Fleuron era lunga 32 piedi parigini corrispondenti a 10,40 m. Essa poteva ospitare diciotto rematori e un timoniere oltre che il padrone (sottufficiale di manovra).

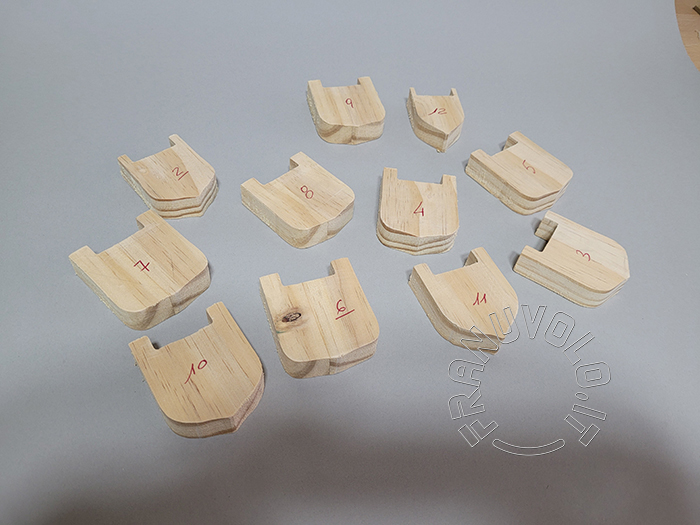

Sezioni ricavate dal profilo delle coste

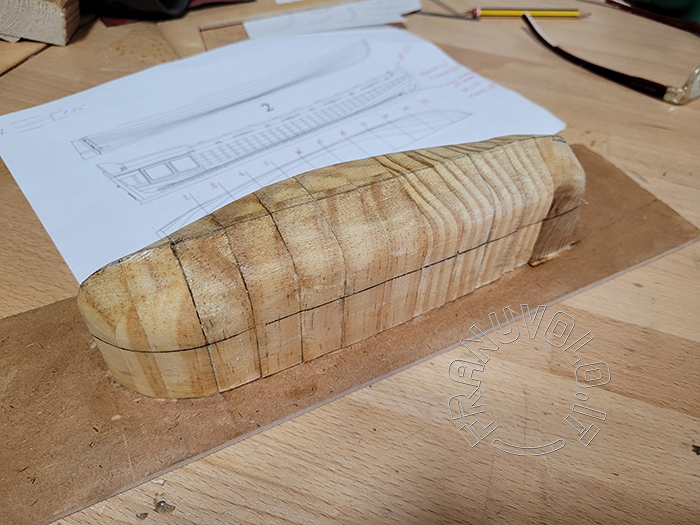

Blocco del volume interno sul quale montare il modello

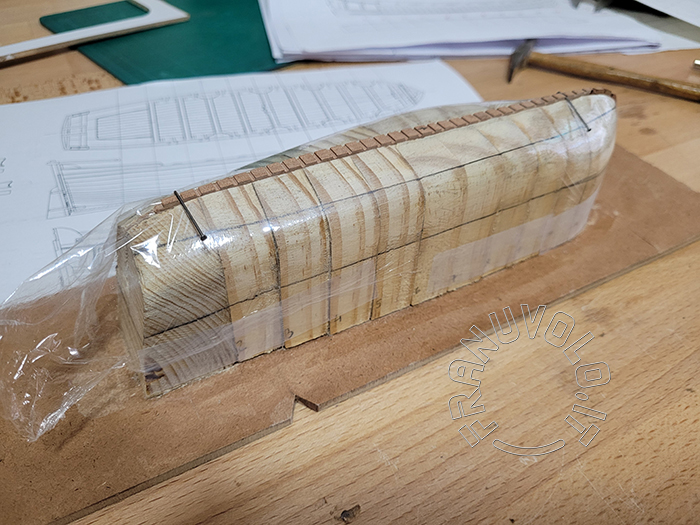

Blocco rivestito di pellicola per alimenti per agevolare la successiva sformatura.

Si vede già posizionato il paramezzale nell'alloggiamento precedentemente ricavato sul blocco

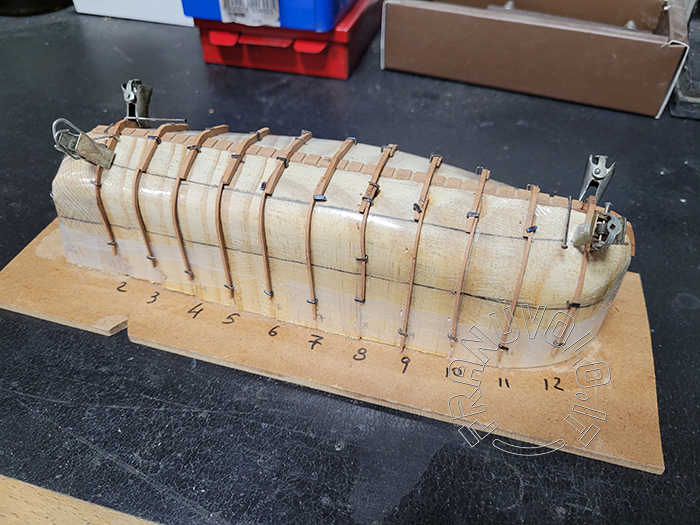

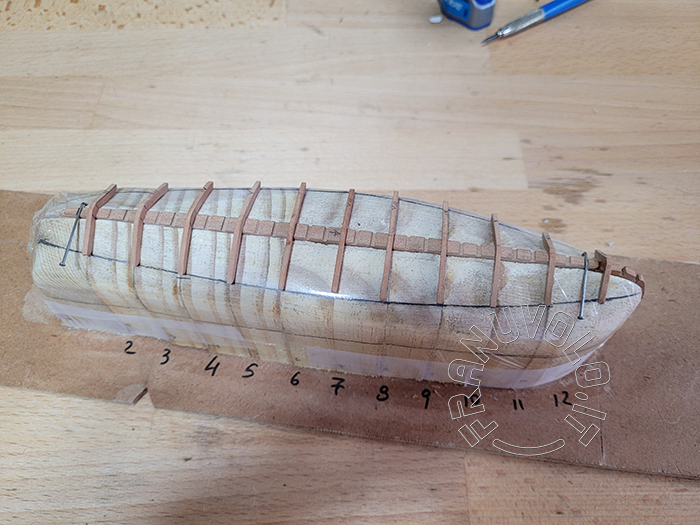

Madieri principali

Madieri e staminali

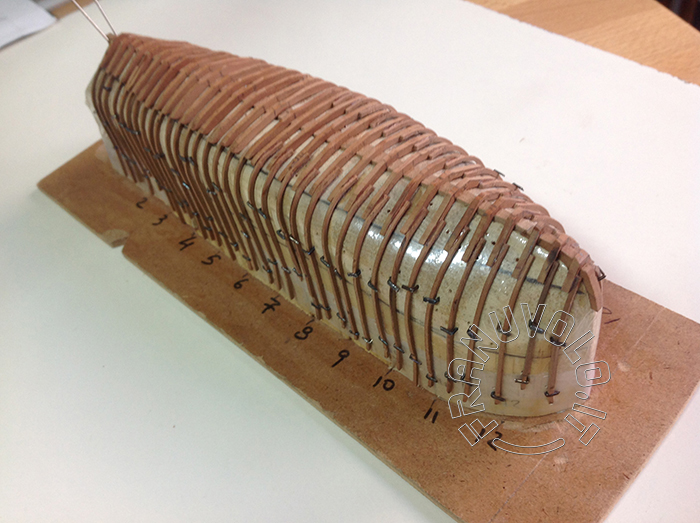

Ossatura completa da rifinire in loco

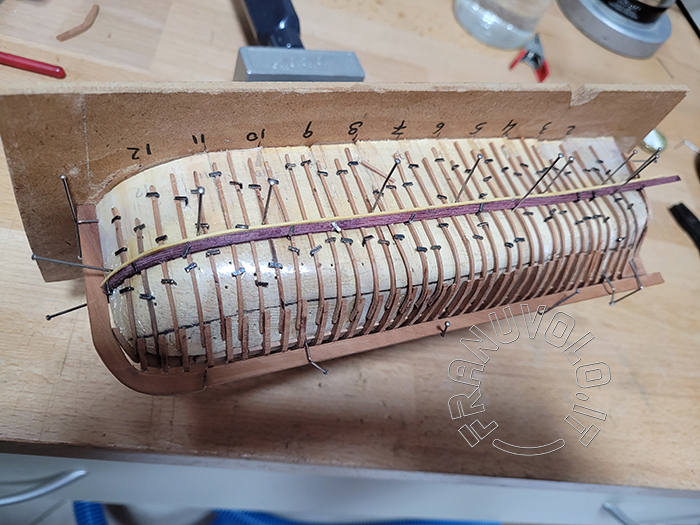

Soglia in legno di bosso che fa da metà capodibanda, l'altra metà sarà costituita dal trincarino.

Si vede anche il primo corso di fasciame in amaranto

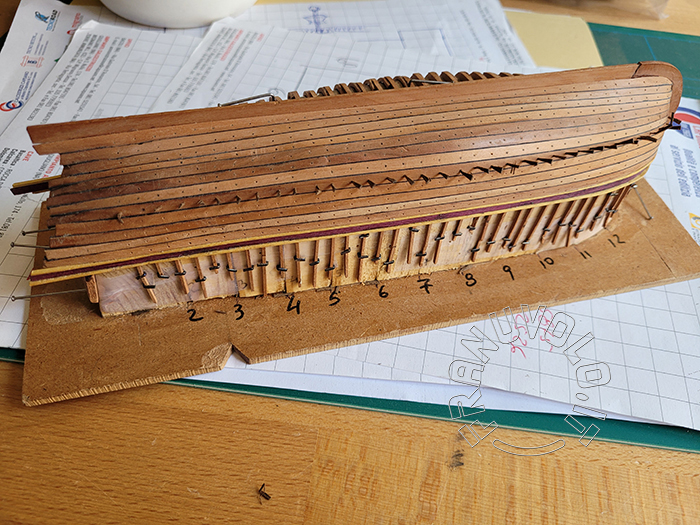

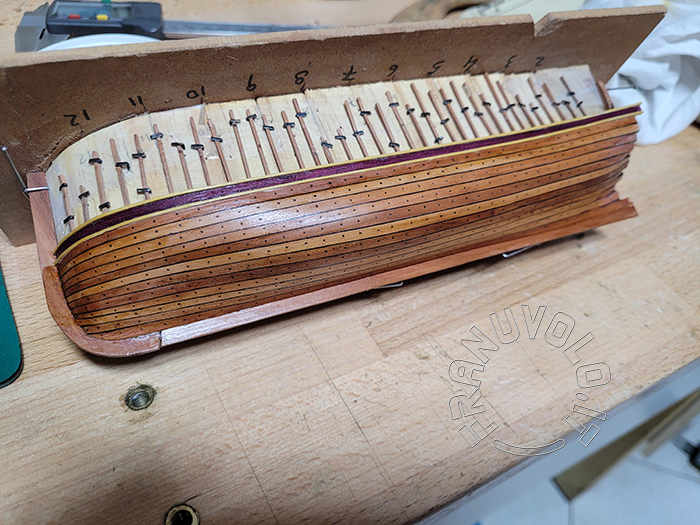

Fasciame in sinistra in legno di pero calafatato con cartoncino nero e chiodatura con in lauro preto

Levigatura e mano di gomma lacca. La chiglia è volutamente sovradimensionata per permettere l'ammorsamento nello scaletto di costruzione.

Successivamente sarà conformata alle misure di progetto

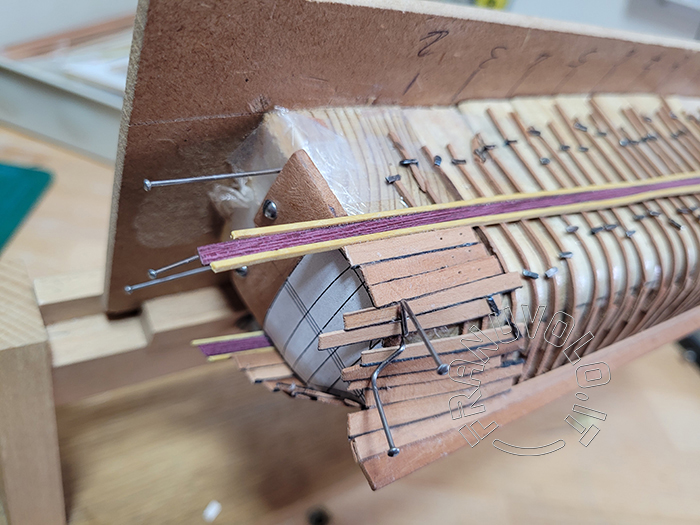

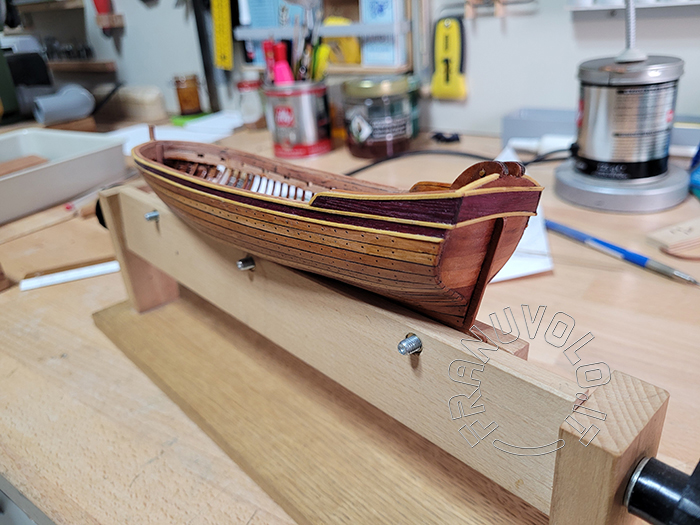

Abbozzo di fasciame poppiero

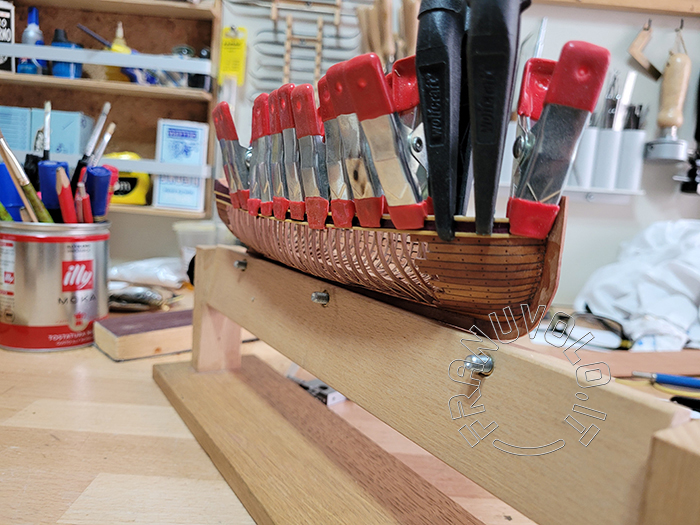

Incollaggio trincarino

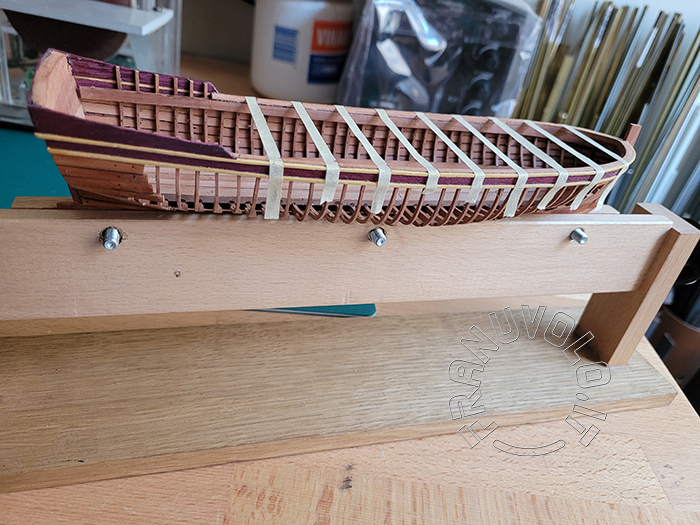

Spartito per serrette

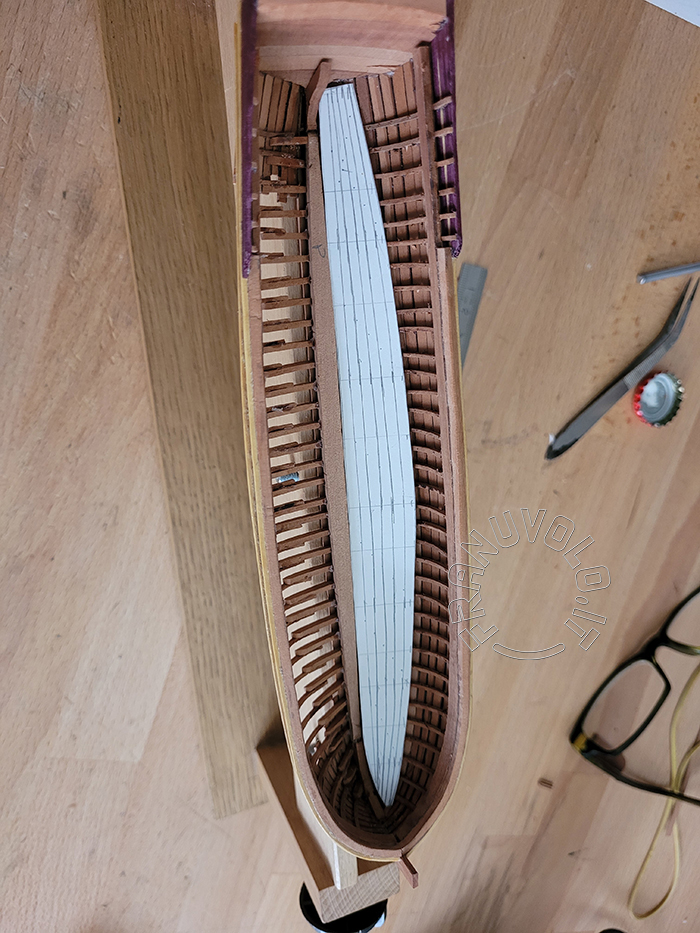

Segnatura per eseguire le calette per i banchi di voga sui dormienti

Vista a dritta della camera, si vedono le calette sul dormiente

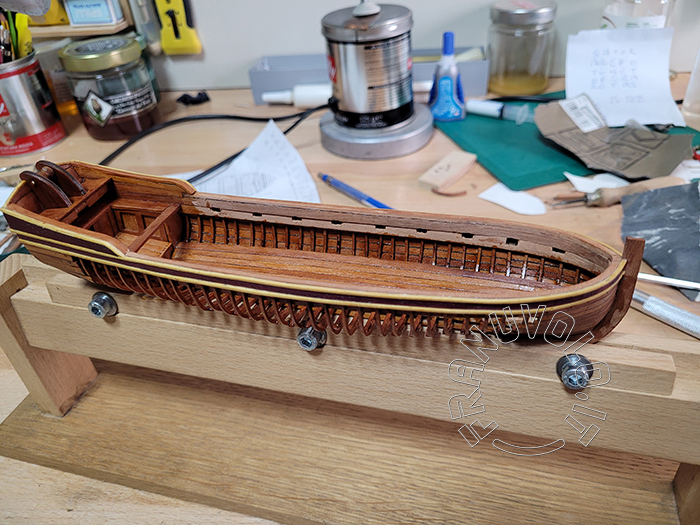

Vista d'insieme a dritta

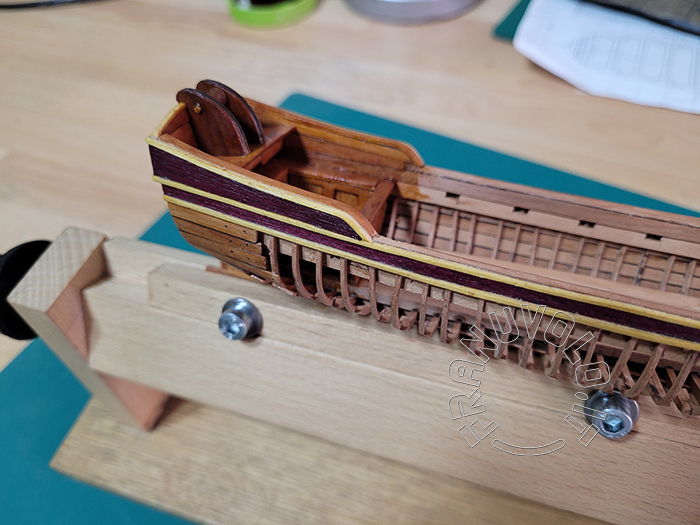

Vista a sinistra sullo specchio di poppa

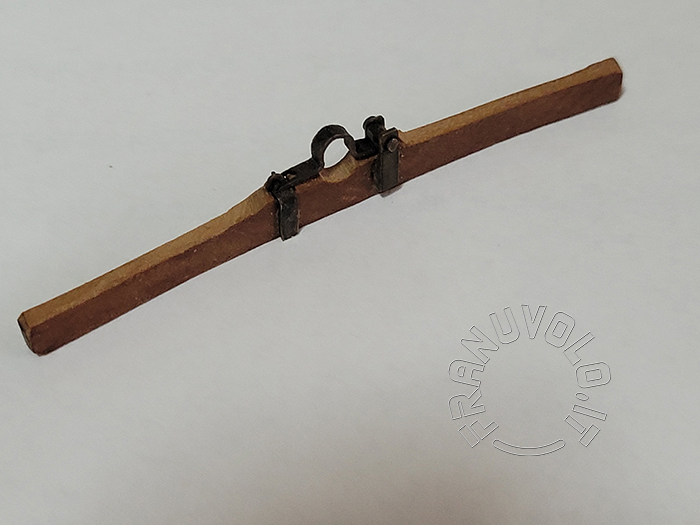

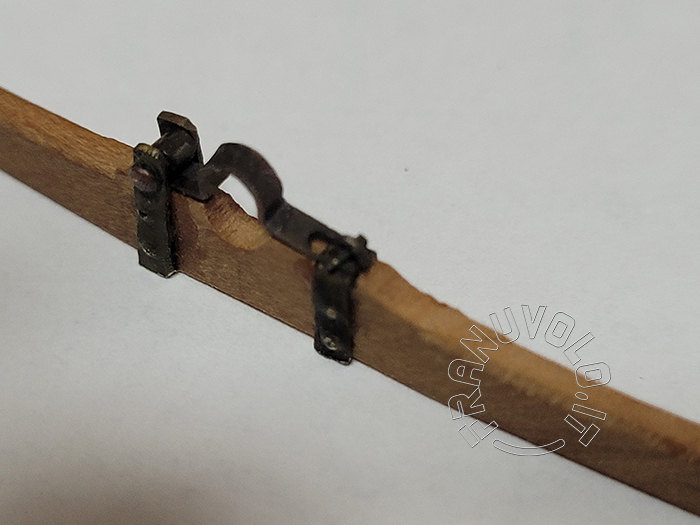

Banco di voga calettato con relativo collare di ferro per fissare l'albero

Particolare sul collare di ferro

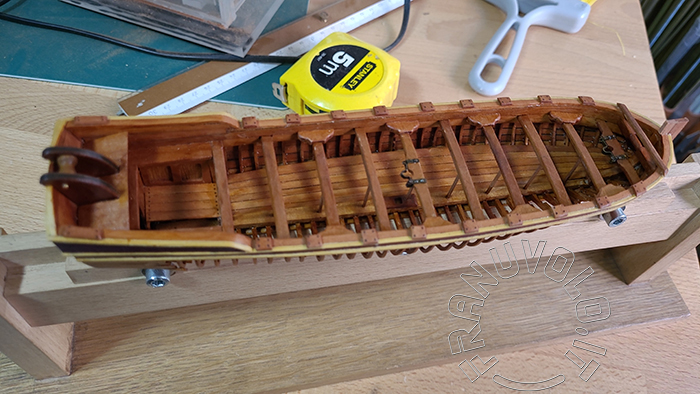

Vista dall'alto: su vedono i braccioli alternati sulle teste dei banchi di voga e già posizionate le scalmiere sui capidibanda

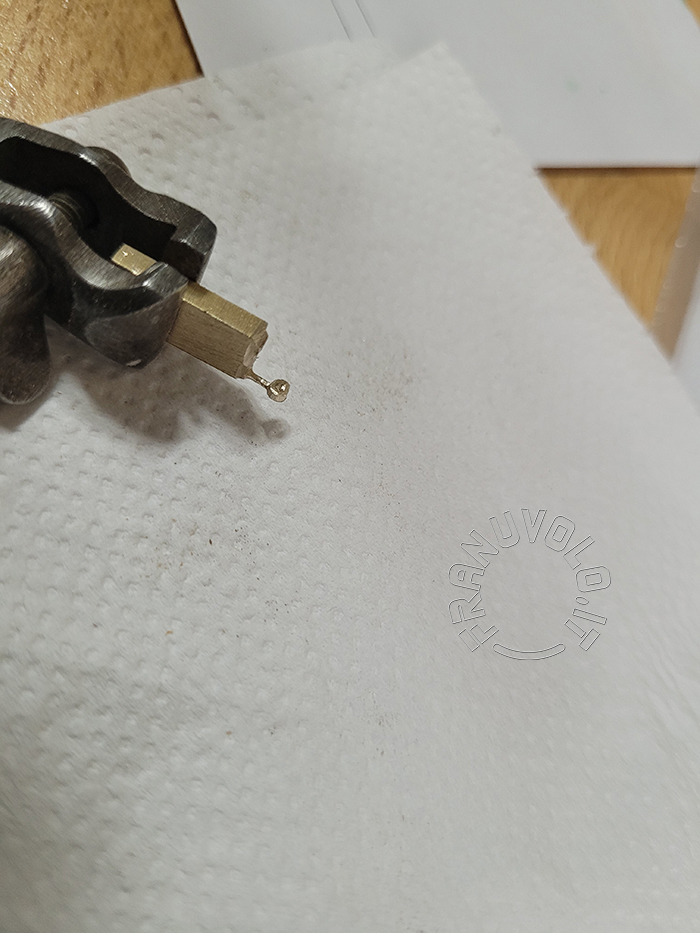

Agugliotto in fase di costruzione

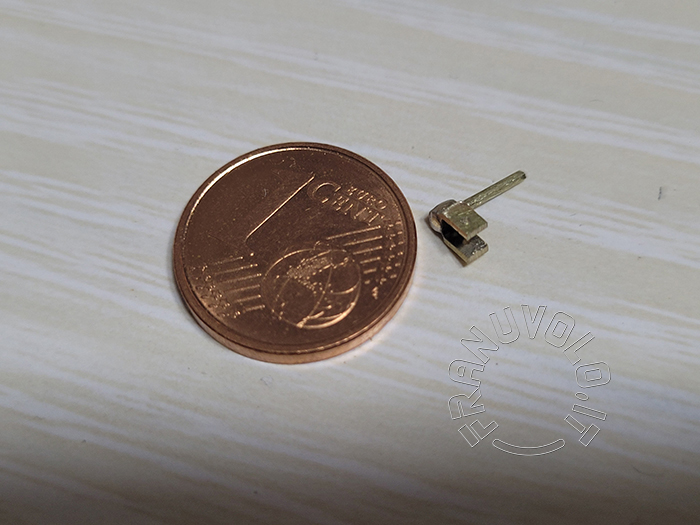

Femminella in fase di costruzione

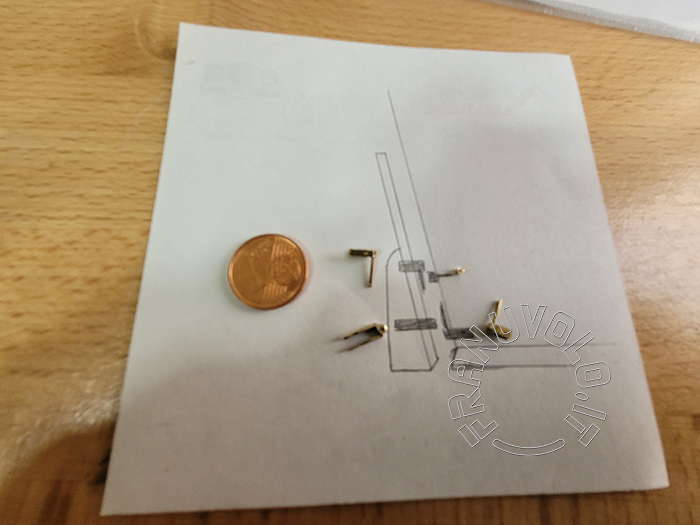

Ferramenta del timone: agugliotti e femminelle

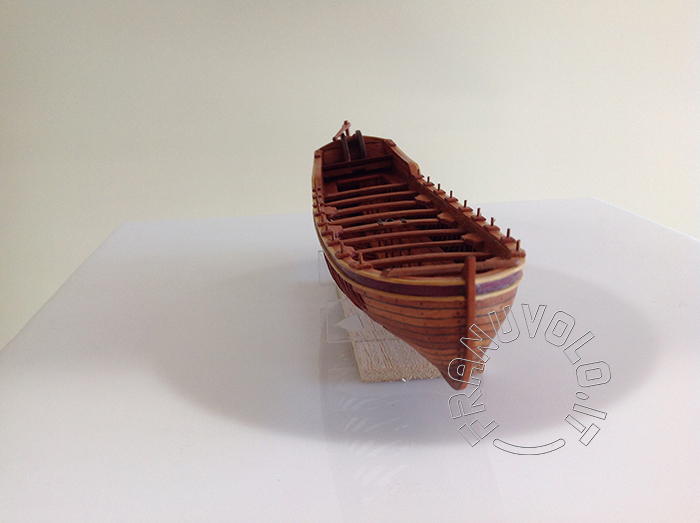

Vista di prua.

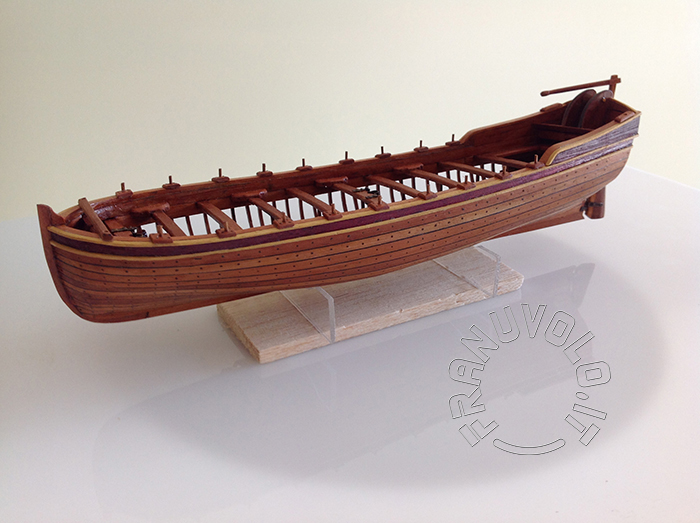

Vista da dritta.

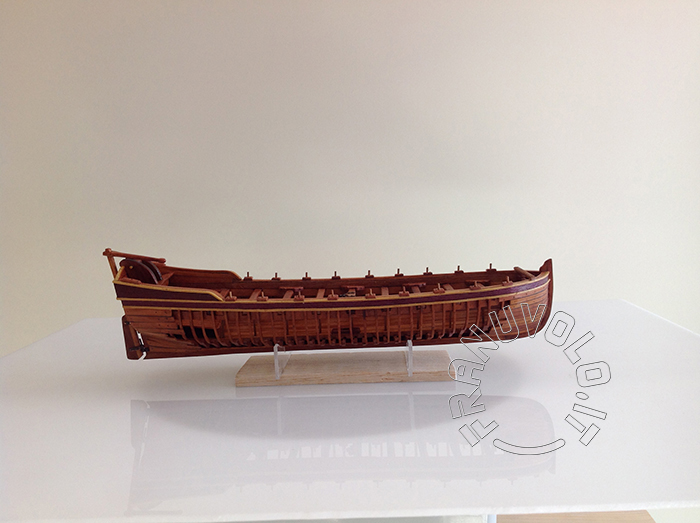

Vista da sinistra.

Computo: 301 pezzi; 954 chiodature; 67 sagome in cartoncino e 50 sedute di lavoro per 154 ore
