— Squadro mobile per tracciare linee parallele

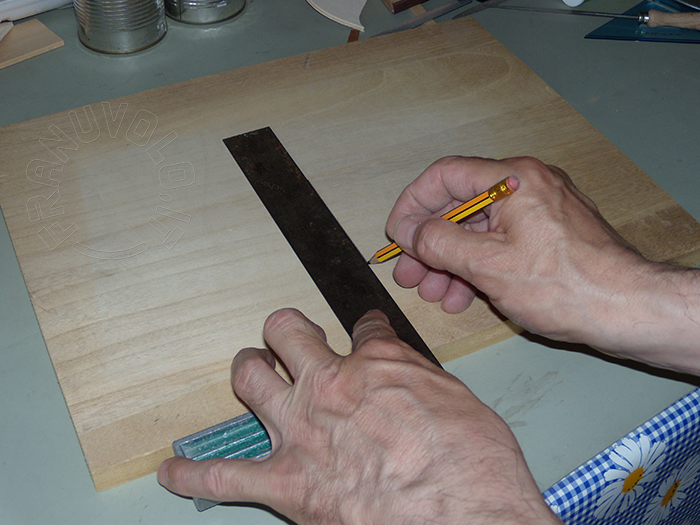

Tracciare linee normali al bordo del nostro pezzo da lavorare è facile, ci armiamo di matita e squadra retta e via.

Meno precisa e la tracciatura delle linee parallele: si riportano due o una serie di punti allineati, se si tratta di un fascio di linee, per poi raccordarli con un righello.

Qui ti può venire in aiuto il mio attrezzo.

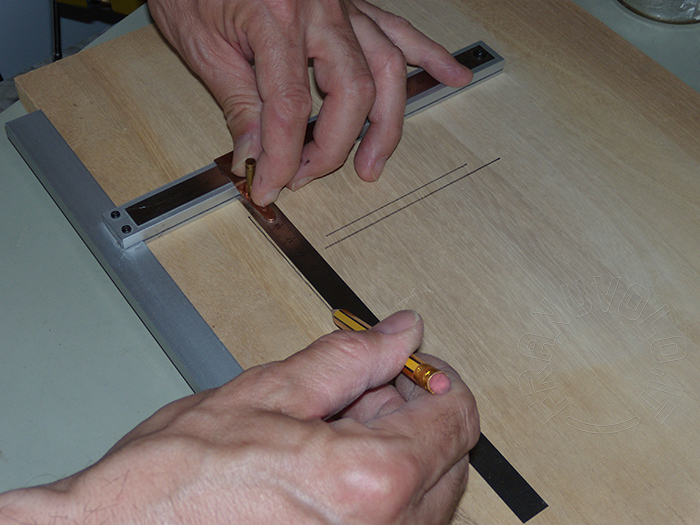

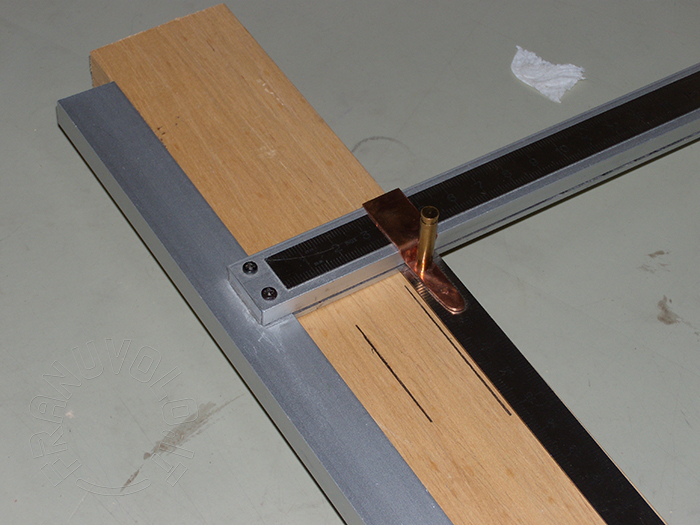

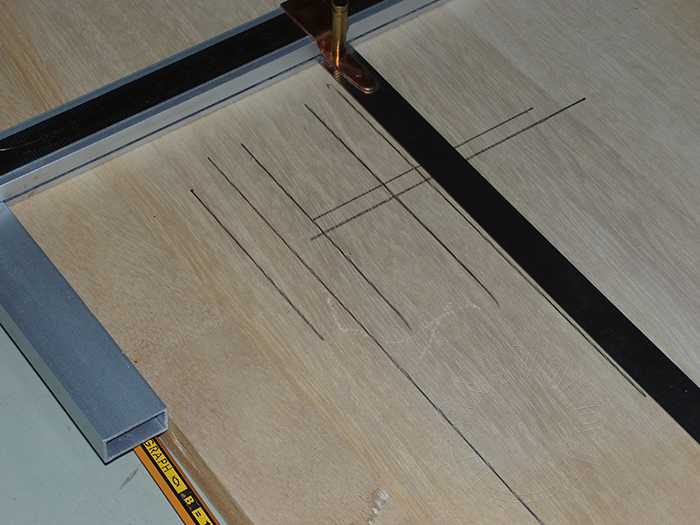

Si tratta di una squadra a ‘T’ dove sulla parte lunga è fissato un righello millimetrato sul quale si legge il passo delle parallele tramite un indice fissato su un secondo righello in acciaio.

Questo secondo righello, è libero di scorrere lungo una scanalatura ricavata nella parte lunga della ‘T’.

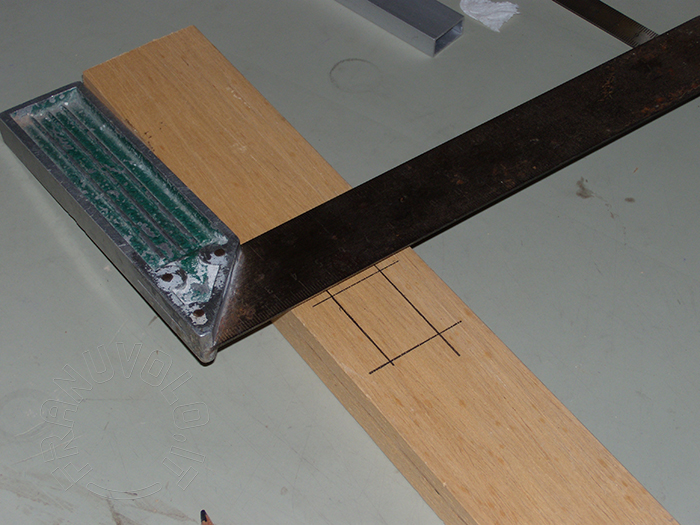

Ed ecco tracciata una mortasa

Se vuoi costruirlo nella sezione download trovi il progettino da scaricare.

Ciao e buon lavoro.
